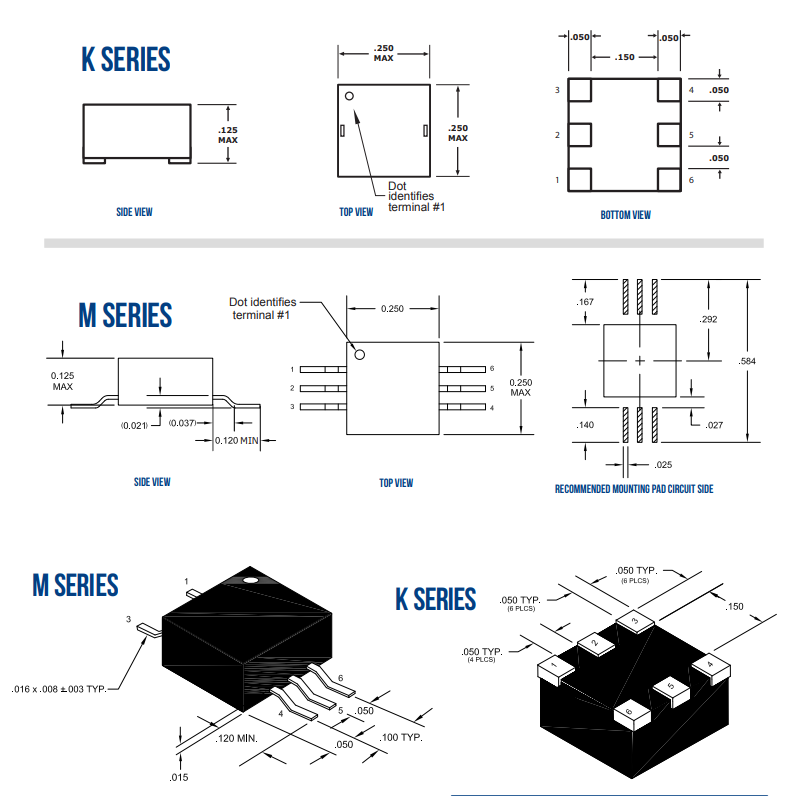

K、M系列寬帶射頻變壓器

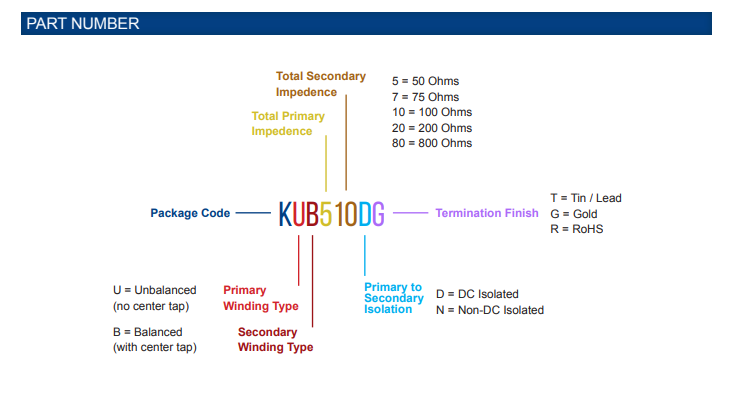

| Vanguard P/N K Series | Vanguard P/N M Series | Impedance Ratio Pri:Sec | Primary Center Tap** | Secondary Cente Tap | Insertion Loss 50 MHz max (dB) | VSWR 50 MHz max | Bandwidth min (MHz) | |
| 0.5 dB Ripple | 3 dB Points | |||||||
| KUB55D | MUB55D | 1:1 | No | Yes | 0.7 | 1.3 | 5.0-130 | 1.0-390 |
| KUB57D | MUB57D | 1:1.5 | No | Yes | 1.5 | 1.6 | 6.0-90 | 3.0-200 |
| KUB510D | MUB510D | 1:2 | No | Yes | 1.1 | 1.35 | 2.0-100 | 0.5-230 |
| KUB520D | MUB520D | 1:4 | No | Yes | 0.9 | 1.2 | 2.0-150 | 0.8-300 |
| KUB580D | MUB580D | 1:16 | No | Yes | 1.2* | 1.7* | 12-35 | 2.0-140 |
| KUU55D | MUU55D | 1:1 | No | No | 0.9 | 1.35 | 7.0-100 | 1.2-350 |
| KUU57D | MUU57D | 1:1.5 | No | No | 1.7 | 1.65 | 8.0-70 | 4.0-170 |
| KUU510D | MUU510D | 1:2 | No | No | 1.3 | 1.4 | 3.0-85 | 0.9-200 |
| KUU520 | MUU520 | 1:4 | No | No | 1.1 | 1.25 | 4.0-130 | 1.0-250 |
| KUU580D | MUU580D | 1:16 | No | No | 1.1 | 1.95 | 12-25 | 25-110 |
特性
?緊湊，低輪廓，理想的自動放置
?符合MIL-PRF-27 (MIL-T-55631)規(guī)格
?低熱膨脹，傳遞模塑包裝
?端子:錫鉛，金，RoHS
?其他終止飾面可用
?內部焊接連接
?防潮，防震，耐浸漬
?耐焊接熱:265°C 10秒
電氣規(guī)格
?工作溫度:?55℃~ +125℃
?存儲溫度:?60℃~ +130℃
?溫升@ 90°C: < 45°C
?介電耐壓:100VAC
?可根據要求提供不同的電氣值
?額定功率:250mW
?頻率響應:高達500MHz
應用
?寬帶變壓器
?射頻變壓器
